Caractéristiques
Désignation | Valeur |
---|---|
Tension | 230 V AC -15/+10% 50 / 60 Hz |
Dimensions | 90 x 72 x 64 mm (4 TE) |
Absorption de courant | 5.5 mA (KNX, typique) |
Tension de sortie | 16 V DC (DALI, typique) |
Puissance interne | 0.9 – 6 W |
Niveau de protection | IP20 / Classe I |
Température ambiante | -5 °C à +45 °C |
Boîtier | PA66 |
Couleur du matériau | blanc |
KNX TP 256 | Oui |
Courant nominal | 160 mA |
Courant nominal maximum | 210 mA |
Description

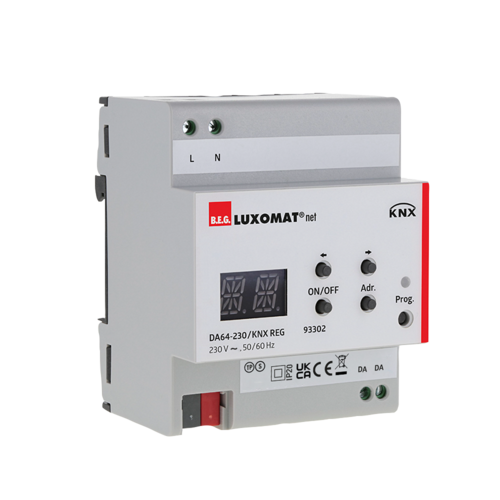

La passerelle fait le lien du BUS KNX avec le BUS DALI destinée à la commande de l‘éclairage
Chaque passerelle peut commuter et varier jusqu‘à 64 ballasts électroniques en 16 groupes
Module scénarios pour commuter des ballast électroniques individuelles
Prise en charge du RVB et du TW (DT8)
Prise en charge des multicapteurs B.E.G. DALI-LINK
Adressage via DCA
Commande Broadcast via les boutons de fonctionnement intégrés
Prise en charge des éclairages d‘urgence DALI
Eléments Pour CCTP 93302
